DD 2024 C - Toro EarthPro Directional Drill Tier 4i (2013) ENGINE MOUNTING ONLY MACHINES WITH SERIAL NUMBERS DD20240L0170 AND LATER Parts Diagram

EarthPro Directional Drill Tier 4i

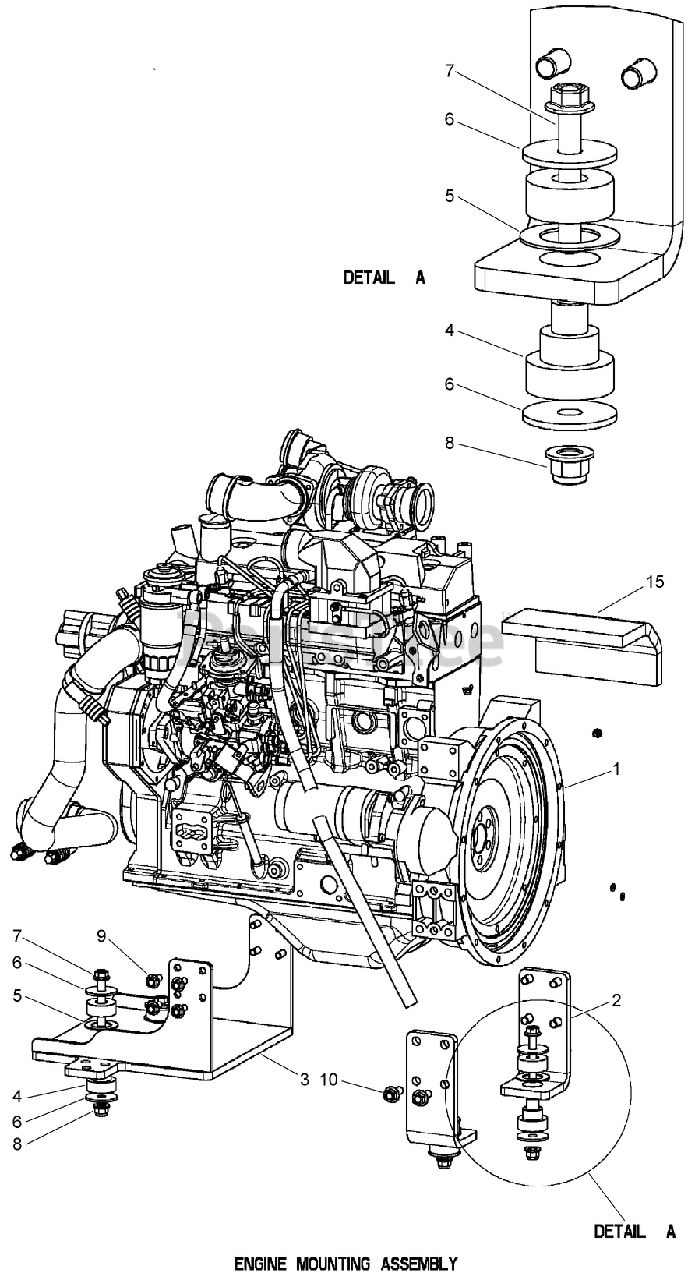

ENGINE MOUNTING ONLY MACHINES WITH SERIAL NUMBERS DD20240L0170 AND LATER Parts Diagram

  • Title

Toro AU129600

ENGINE GROUP ASM

Note: Not illustrated

$

$

Currently unavailable

1

Toro AU129164

ENGINE ASM

$

$

Not available

2

Toro AU12GB3114

MOUNT - Engine, Rear
(Superseded to AU12GB3114-03)

$

$

Not available

3

Toro AU114801

ASSEMBLY - Engine/Radiator Mount
(Superseded to AU114801-03)

$

$

Not available

4

Toro AU8NG28121

ISOLATOR-MOUNTING, UNIVERSAL

$

$

Currently unavailable

5

Toro AU113262

SPACER-ISOLATOR

$

$

Currently unavailable

6

Toro AU496-81018

WASHER-FLAT

$3.99

$

Usually ships in 3-6 days

0

7

Toro AU100353

SCREW-HHF

$6.99

$

Usually ships in 3-6 days

0

8

Toro AU100528

NUT-HHF, LOCK

$3.49

$

In Stock, Qty 15

0

9

Toro AU100876

SCREW-FLANGE
(Superseded to 108-1531)

$1.99

$

Usually ships in 3-6 days

0

10

Toro AU101477

SCREW, METRIC FLANGE w/BODY-M12 x 30

$5.99

$

Usually ships in 3-6 days

0

15

Toro AU122242

SHIELD-HEAT

$

$

Currently unavailable
