31040 (H 600) - Toro ProLine Rear-Engine Riding Mower (SN: 323000001 - 323000100) (2023) Gearbox Assembly No. 2 Parts Diagram

ProLine Rear-Engine Riding Mower

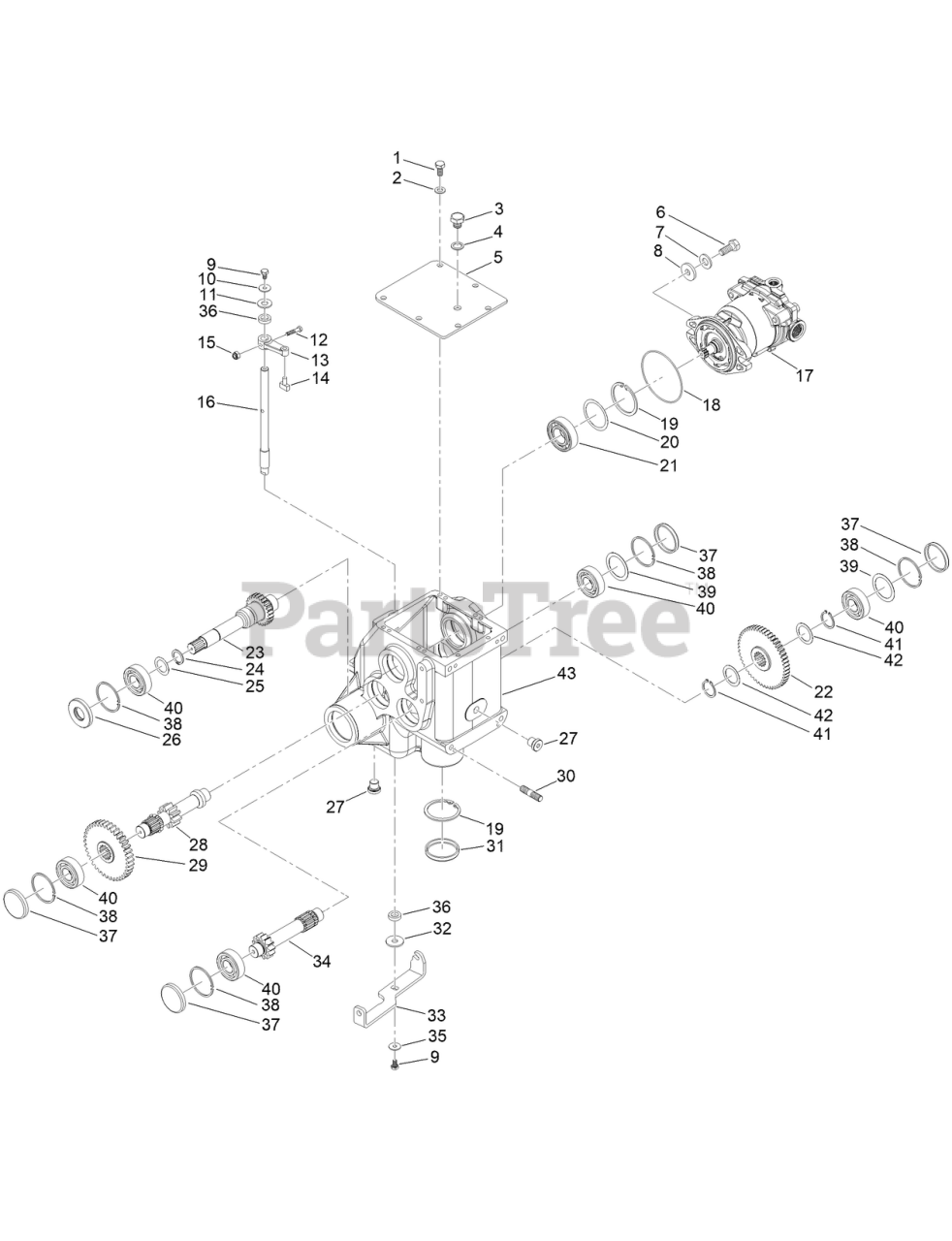

Gearbox Assembly No. 2 Parts Diagram

  • Title
1

$

$

Currently unavailable

2

Toro 134-1045

WASHER

$

$

Currently unavailable

3

Toro 134-9435

PLUG-HH

$

$

Currently unavailable

4

Toro 134-1255

WASHER

$

$

Currently unavailable

5

Toro 134-9434

COVER, TRANSMISSION GEARBOX

$

$

Currently unavailable

6

$

$

Currently unavailable

7

Toro 134-1051

WASHER

$

$

Currently unavailable

8

Toro 134-9449

WASHER

$

$

Currently unavailable

9

$

$

Currently unavailable

10

Toro 134-1232

WASHER

$

$

Currently unavailable

11

Toro 134-1047

WASHER

$

$

Currently unavailable

12

Toro 134-9436

SCREW-HH CAP

$

$

Currently unavailable

13

Toro 134-9437

LEVER, DIFFERENTIAL LOCK

$

$

Currently unavailable

14

Toro 134-9438

PAD, DIFFERENTIAL LOCK

$

$

Currently unavailable

15

$

$

Currently unavailable

16

Toro 134-9439

SHAFT, DIFFERENTIAL LOCK

$

$

Currently unavailable

17

Toro 134-9310

MOTOR, TRANSMISSION

$

$

Currently unavailable

18

Toro 134-9429

O-RING

$

$

Currently unavailable

19

Toro 134-1057

RING-RETAINING, INT

$

$

Currently unavailable

20

Toro 134-0996

SPACER

$

$

Currently unavailable

21

Toro 134-5172

BEARING

$

$

Currently unavailable

22

Toro 134-9432

SPUR GEAR, SECONDARY SHAFT

$

$

Currently unavailable

23

Toro 134-9444

SHAFT, PRIMARY TRANSMISSION GEARBOX

$

$

Currently unavailable

24

Toro 134-1060

RING-RETAINING, INT

$

$

Currently unavailable

25

Toro 134-1354

SPACER

$

$

Currently unavailable

26

Toro 134-9443

OIL SEAL

$

$

Currently unavailable

27

Toro 134-7645

PLUG, GEARBOX

$

$

Currently unavailable

28

Toro 134-9446

SHAFT, TERTIARY TRANSMISSION GEARBOX

$

$

Currently unavailable

29

Toro 134-9447

SPUR GEAR, TERTIARY SHAFT

$

$

Currently unavailable

30

$

$

Currently unavailable

31

$

$

Currently unavailable

32

Toro 134-9441

WASHER

$

$

Currently unavailable

33

Toro 134-9442

BRACKET, DIFFERENTIAL LOCK

$

$

Currently unavailable

34

Toro 134-9448

SHAFT, SECONDARY TRANSMISSION GEARBOX

$

$

Currently unavailable

35

Toro 134-1234

WASHER

$

$

Currently unavailable

36

Toro 134-9588

OIL SEAL,

$

$

Currently unavailable

37

Toro 134-9496

PLUG, RCA

$

$

Currently unavailable

38

Toro 134-9497

RETAINER, HUB

$

$

Currently unavailable

39

$

$

Currently unavailable

40

Toro 134-9499

BEARING, DIA 20 X 47 X 14

$

$

Currently unavailable

41

Toro 134-9586

RETAINER, SHAFT

$

$

Currently unavailable

42

$

$

Currently unavailable

43

Toro 134-9587

GEARBOX

$

$

Currently unavailable
