31040 (H 600) - Toro ProLine Rear-Engine Riding Mower (SN: 323000001 - 323000100) (2023) Cutting Deck Gearbox Assembly Parts Diagram

ProLine Rear-Engine Riding Mower

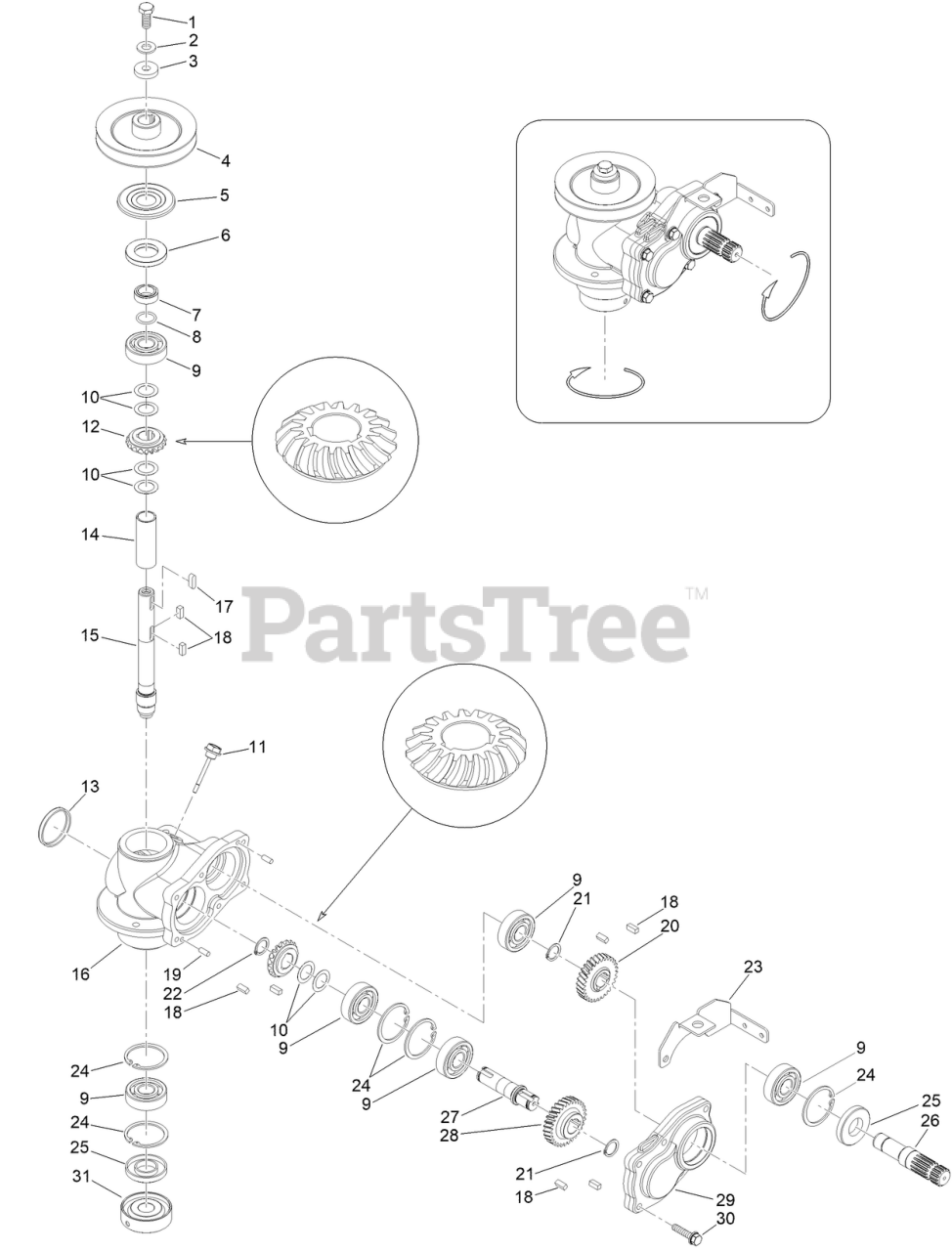

Cutting Deck Gearbox Assembly Parts Diagram

  • Title
1

$

$

Currently unavailable

2

Toro 134-1051

WASHER

$

$

Currently unavailable

3

Toro 134-1337

WASHER

$

$

Currently unavailable

4

Toro 134-9451

PULLEY, BLADE SHAFT

$

$

Currently unavailable

5

Toro 134-9452

GUARD, DECK GEARBOX

$

$

Currently unavailable

6

Toro 134-9453

OIL SEAL

$

$

Currently unavailable

7

Toro 134-9454

RING, DECK GEARBOX

$

$

Currently unavailable

8

Toro 134-9455

O-RING,

$

$

Currently unavailable

9

Toro 134-1110

BEARING

$

$

Currently unavailable

10

Toro 134-1354

SPACER

$

$

Currently unavailable

11

Toro 134-9456

DIPSTICK, TRANSMISSION

$

$

Currently unavailable

12

Toro 134-9457

SPIRAL BEVEL GEAR, LH

$

$

Currently unavailable

13

$

$

Currently unavailable

14

Toro 134-9459

SPACER

$

$

Currently unavailable

15

Toro 134-9460

SHAFT, LH BLADE

$

$

Currently unavailable

16

Toro 134-9458

GEARBOX, DECK

$

$

Currently unavailable

17

$

$

Currently unavailable

18

Toro 134-1341

KEY-SHAFT

$

$

Currently unavailable

19

$

$

Currently unavailable

20

Toro 134-9470

GEAR, HELICAL-LH

$

$

Currently unavailable

21

Toro 134-1060

RING-RETAINING, INT

$

$

Currently unavailable

22

Toro 134-9464

SPIRAL BEVEL GEAR, RH

$

$

Currently unavailable

23

Toro 134-9465

SUPPORT, CARDAN SHAFT COVER

$

$

Currently unavailable

24

Toro 134-1057

RING-RETAINING, INT

$

$

Currently unavailable

25

Toro 134-9481

SEAL, OIL

$

$

Currently unavailable

26

Toro 134-9471

SHAFT, PRIMARY DECK GEARBOX

$

$

Currently unavailable

27

Toro 134-9468

SHAFT, SECONDARY DECK GEARBOX

$

$

Currently unavailable

28

Toro 134-9469

GEAR, HELICAL-LH

$

$

Currently unavailable

29

Toro 134-9461

COVER, DECK GEARBOX

$

$

Currently unavailable

30

Toro 134-9463

SCREW-HHF

$

$

Currently unavailable

31

Toro 134-9467

SUPPORT, BLADE

$

$

Currently unavailable
