21AA453B000 - Yard Machines Tiller (2003) General Assembly Parts Diagram

Tiller

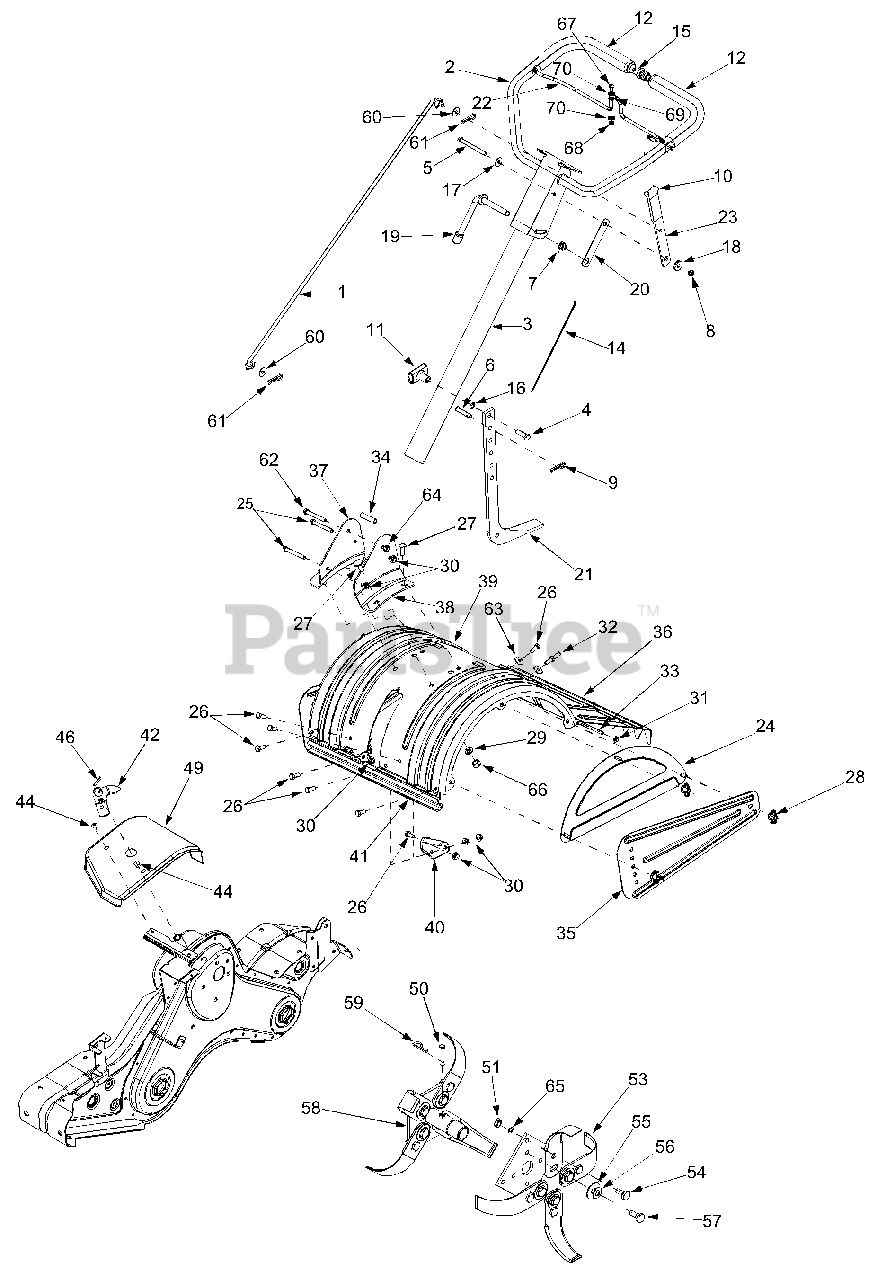

General Assembly Parts Diagram

1

MTD 747-1152

Shift Rod

$45.99

$

Usually ships in 3-6 days

0

2

MTD 649-0041-4021

Upper Handle Assembly - CUB YELLOW 2 (4021)

Variations

$208.99

$

Usually ships in 3-6 days

0

3

MTD 649-0034-4021

HANDLE ASSY-LOWER - CUB YELLOW 2 (4021)

Variations

$90.99

$

Usually ships in 3-6 days

0

4

MTD 710-3005

Hex Screw 3/8-16 x 1.25

$3.99

$

In Stock, Qty 20+

0

5

MTD 710-3056

Hex Screw 5/16-18 x 3.25

$10.99

$

In Stock, only 1 left!

0

6

MTD 711-0415

Clevis Pin 3/8-1.62

$4.99

$

In Stock, Qty 20+

0

7

MTD 712-0379

Flange Lock Nut 3/8-24

$4.99

$

Usually ships in 3-6 days

0

8

MTD 712-0429

Hex Lock Nut 5/16-18

$4.49

$

In Stock, Qty 20+

0

9

MTD 714-0147

Cotter Pin

$4.99

$

In Stock, Qty 6

0

10

$19.99

$

Usually ships in 3-6 days

0

11

MTD 720-0210A

T-Knob

$15.99

$

In Stock, only 2 left!

0

12

MTD 720-0278A

Foam Grip

$22.99

$

In Stock, only 1 left!

0

14

MTD 726-0317

Cable Tie

$4.99

$

Usually ships in 3-6 days

0

15

MTD 735-0246

Plug
(Superseded to 735-0246A)

$5.99

$

In Stock, only 2 left!

0

16

MTD 736-0117

Flat Washer 3/8 ID x .620 OD
(Superseded to 936-0117)

$7.49

$

In Stock, only 1 left!

0

17

MTD 736-0242

Bell Washer .340 ID x .872 OD

$4.49

$

In Stock, Qty 20+

0

18

MTD 738-0958

Shoulder Spacer
(Superseded to 938-0958)

$4.49

$

Usually ships in 3-6 days

0

19

MTD 784-0190

Handle Adjustment Crank

$24.99

$

Usually ships in 3-6 days

0

20

MTD 784-0191

Hex Nut Retainer Bracket

$7.49

$

Usually ships in 3-6 days

0

21

MTD 786-0120-0637

Depth Bar Assembly - POWDER BLACK (0637)
(Superseded to 786-0120-0637)

Variations

$66.99

$

In Stock, Qty 10

0

22

MTD 747-1219-0637

Clutch Bail - POWDER BLACK (0637)
(Superseded to 747-1219-0637)

Variations

$32.99

$

Usually ships in 3-6 days

0

23

MTD 786-0181-4021

LEVER-SHIFT ROD - CUB YELLOW 2 (4021)

Variations

$22.99

$

In Stock, Qty 13

0

24

MTD 686-0044A-0638

COVER ASM-END - MTD/TROY-BILT RED (0638)
(Superseded to 686-0044B)

Variations

$84.99

$

Usually ships in 3-6 days

0

25

MTD 710-0176

Hex Cap Screw 5/16-18 x 2.75

$4.49

$

In Stock, only 2 left!

0

26

MTD 710-3008

Hex Cap Screw 5/16-18 x .750

$4.49

$

In Stock, Qty 20+

0

27

MTD 710-3097

Carriage Bolt 3/8-16 x 1.0

$6.99

$

In Stock, Qty 5

0

28

MTD 712-0421

Wing Nut

$6.99

$

In Stock, Qty 18

0

29

MTD 736-0169

Lock Washer 3/8

$3.99

$

In Stock, Qty 20+

0

30

MTD 712-3004A

Flange Nut 5/16-18

$3.99

$

In Stock, Qty 20+

0

31

MTD 726-0106

Cap Nut

$3.99

$

Usually ships in 3-6 days

0

32

MTD 738-0849

Hex Screw 5/16-18 x .75"
(Superseded to 938-0849)

$10.99

$

Usually ships in 3-6 days

0

33

$13.99

$

Usually ships in 3-6 days

0

34

MTD 750-0885A

Spacer .322 x .625 x 2.0

$11.99

$

Usually ships in 3-6 days

0

35

MTD 786-0090-0716

Side Shield - CUB YELLOW-99 (0716)
(Superseded to 786-0090A)

Variations

$36.99

$

In Stock, only 1 left!

0

36

MTD 786-0113-0498

Rear Tine Shield - OLD CUB YELLOW (0498)

Variations

$90.99

$

In Stock, only 4 left!

0

37

MTD 786-0176-0498

HANDLE BRACKET (RH) - OLD CUB YELLOW (0498)

Variations

$20.99

$

Usually ships in 3-6 days

0

38

MTD 786-0177-0498

BRACKET-LH HANDLE - OLD CUB YELLOW (0498)

Variations

$20.99

$

Usually ships in 3-6 days

0

39

MTD 786-0178-0716

TINE SHIELD - CUB YELLOW-99 (0716)
(Superseded to 786-0178A)

Variations

$112.99

$

Usually ships in 3-6 days

0

40

MTD 786-0179-0637

Tine Shield Bracket - POWDER BLACK (0637)
(Superseded to 786-0179-0637)

Variations

$49.99

$

Usually ships in 3-6 days

0

41

MTD 786-0180-0637

Shoulder Spacer Bracket - POWDER BLACK (0637)
(Superseded to 786-0180-0637)

Variations

$47.99

$

Usually ships in 3-6 days

0

42

MTD 686-0109

Shift Crank Ass'y
(Superseded to 686-0109A)

$36.99

$

Usually ships in 3-6 days

0

44

MTD 710-1017

Screw 1/4-14 x .625

$8.49

$

In Stock, Qty 8

0

46

MTD 715-0120

Spiral Pin 3/16 x 1.0

$10.99

$

In Stock, only 1 left!

0

49

MTD 784-0208C-0498

COVER-S - OLD CUB YELLOW (0498)

Variations

$

$

Not available

50

MTD 711-0415

Clevis Pin

$4.99

$

In Stock, Qty 20+

0

51

MTD 712-3054

Hex Nut 3/8-24

$4.49

$

In Stock, Qty 20+

0

53

MTD 742-0305-0637

Articulating Tine, Black - POWDER BLACK (0637)
(Superseded to 742-0305A-0637)

Variations

$20.99

$

In Stock, Qty 20+

0

54

MTD 738-0689

Shoulder Bolt
(Superseded to 938-0689)

$8.99

$

In Stock, only 2 left!

0

55

MTD 736-0208

Flat Washer .51" ID x 1.50" OD

$4.49

$

In Stock, Qty 9

0

56

MTD 736-0253

Bell Washer .515" ID x 1.14" OD

$3.99

$

In Stock, Qty 20+

0

57

MTD 738-0688

Shoulder Bolt
(Superseded to 938-0688)

$9.99

$

In Stock, Qty 15

0

58

MTD 784-0205-0637

Tine Assembly, Articulating - POWDER BLACK (0637)
(Superseded to 984-0205A-0637)

Variations

$215.99

$

In Stock, only 2 left!

0

59

MTD 714-0149B

Internal Cotter Pin

$4.49

$

In Stock, Qty 17

0

60

MTD 735-0127

Rubber Washer

$6.99

$

Usually ships in 3-6 days

0

61

MTD 714-0104

Cotter Pin

$4.49

$

In Stock, Qty 20+

0

62

MTD 710-3022

Hex Screw 3/8-16 x 2.75"

$4.99

$

In Stock, Qty 5

0

63

MTD 736-0204

Flat Washer

$4.49

$

In Stock, Qty 20+

0

64

MTD 712-0431

Flange Nut .344 ID x .62 OD
(Superseded to 912-0431)

$4.99

$

In Stock, Qty 20+

0

65

MTD 736-0169

Lock Washer

$3.99

$

In Stock, Qty 20+

0

66

MTD 712-0798

Hex Nut 3/8-16

$4.49

$

In Stock, Qty 6

0

67

MTD 710-0946

Truss Screw 1/4-20 x .65

$3.99

$

Usually ships in 3-6 days

0

68

MTD 712-0324

Hex Lock Nut 1/4-20

$3.99

$

In Stock, Qty 12

0

69

MTD 726-0273

Battery Hose Clamp 5/16

$7.49

$

In Stock, only 1 left!

0

70

MTD 736-3090

Flat Washer .260 ID x .720 OD

$6.99

$

In Stock, Qty 11

0
